1、功能概述：
1）此设备主要用于方形锂电池电芯在加热及设定时间内加压的情况下， 使锂电池电芯成型, 厚度平整一致。
2）人工手动上料、下料，上压板气压达到需求面压，压力与温度稳定后，开始计热压时长短路测试，要求压力与温度稳定后到短路测试的延时时间可以设置。

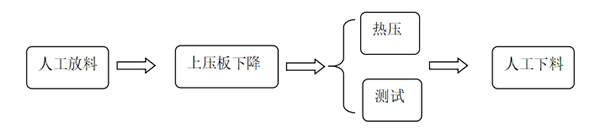

3）设备动作流程：

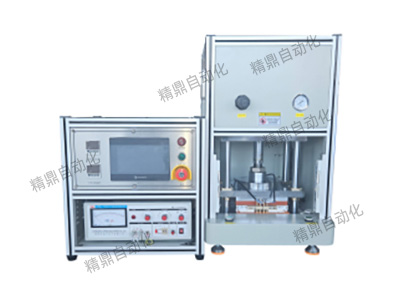

2、设备示意图：
设备总体结构 （附图）（参考外形尺寸：≤长300mm*宽300mm*高400mm）
具体以实物为准

3、技术要求：
1）电芯整形方式：热压；
2）本设备适合单头出极耳电芯；电池厚度可兼容2-25mm厚（热压完成后的厚度）；
3）压板面积：200*200mm
4）压板材质：45号钢
5）压板压力：面压0-0.6Mpa可调，压板压力在0-1T之间可调 （行程可调）
6）压板温度：压板表面温度在室温～200℃之间可调，温度精度±3℃；

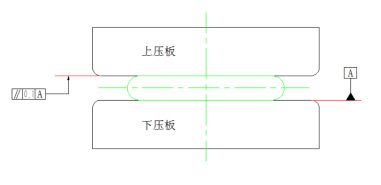

7）上下压板平面度±0.1mm，如下图公差

8）裸电芯热压时间：0~999s可无级调节，精度0.1s，从达到电芯上下压板热压预定压力开始计时；
9）测试仪品牌：扬子YD2681A
10）测试时间：1~10s可调

4、安全设计：
1）设备设置有急停，且有急停防护罩；
2）人员作业工位设置安全光栅，防止人身安全问题发生；
3）采用双按钮启动，按钮间距≥260mm；

5、设备基本参数：
1）配置电源：AC220V/50Hz  功率：≤4KW ；
2）压缩空气气源：0.4MPa~0.65MPa，压缩空气管道接口外径为10mm；
3）设备总重量：≤80Kg；
4）使用环境温度：5～35℃、RH<45%；
5）外观颜色：7035灰；
6）设备设计为桌面式使用，主体加热测试部分与电控箱采用分体设计，两者间采用航空插头和快插接头软连接
